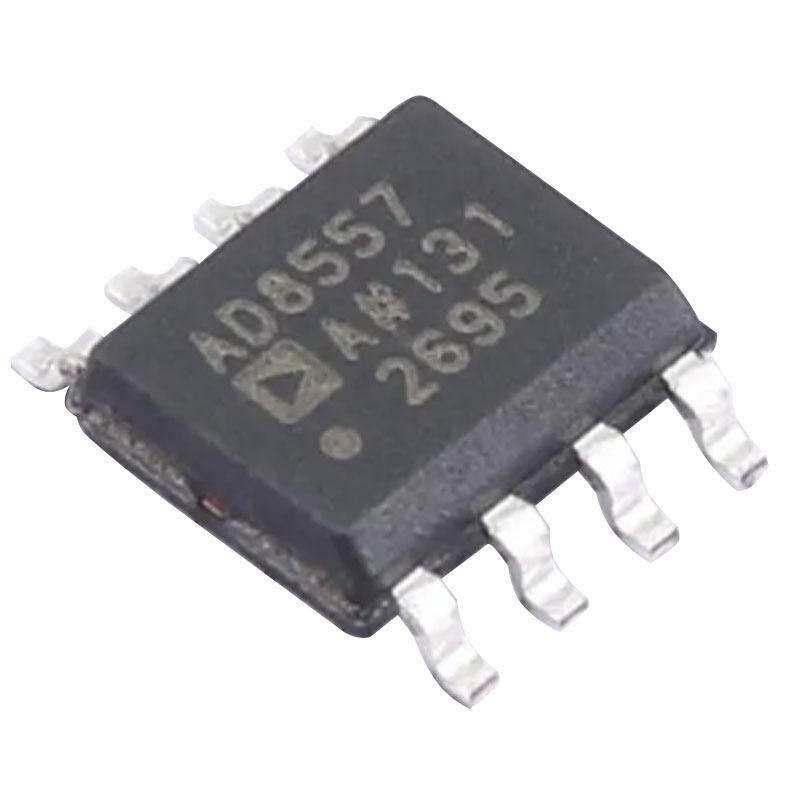

AD8557ARZ-REEL7 Digitale Programmeerbare Sensor Signaalversterker

De AD8557 is een zero-drift sensor signaalversterker met digitaal programmeerbare gain en output offset mogelijkheden.Deze versterker is ontworpen om moeiteloos en nauwkeurig om te zetten variabele druk sensor en de spanningsbrug uitgangen in gedefinieerde output spanningsbereikMet behulp van de eigen auto-zero- en DigiTrim-technologie met een laag geluidsniveau.de AD8557 biedt een precieze en flexibele signaalverwerkingsoplossing in een compact pakket. Gain kan digitaal worden geprogrammeerd over een breed bereik van 28 tot 1300 via een seriële data-interface.Verbetering van het vermogen wordt volledig gesimuleerd in het circuit voordat het permanent wordt geprogrammeerd met behulp van betrouwbare polysilicium lont technologieDe uitgangsspanning is digitaal programmeerbaar en evenredig met de toevoerspanning.en extreem hoge DC- en AC-afstotingsverhoudingen voor gemeenschappelijke modus (CMRR)De AD8557 is voorzien van een pull-up-stroombron aan de invoerpen en een pull-down-stroombron aan de VCLAMP-pen.Uitgangsclamping via een externe referentiespanning stelt de AD8557 in staat om veilig en nauwkeurig lage-spannings analoog-digitale omzetters (ADC's) aan te sturen. Wanneer het systeem wordt gebruikt met een ADC die dezelfde stroomvoorziening deelt als de referentie, wordt de nauwkeurigheid van het systeem niet beïnvloed door normale variaties van de voedingsspanning.4% van het verschil tussen VDD en VSSDe AD8557 werkt in een temperatuurbereik van -40°C tot +125°C.Dit apparaat wordt aangedreven door een enkele voedingsspanning van 2.7 V tot 5,5 V en verkrijgbaar in een 8-pin SOIC en een 4 mm × 4 mm, 16-pin LFCSP-pakket.

Productkenmerken

Ultralage offsetspanning: maximaal 12 μV over het gehele temperatuurbereik
Inputspanningsverschuiving met ultralage inlaatspanning: maximaal 65 nV/°C
Hoge afstotingsverhouding voor gemeenschappelijke modus: minimaal 96 dB
Digitaal programmeerbare gain- en output-offsetspanning
Winstbereik van 28 tot 1300
Voldoet aan de eisen voor automobieltoepassingen
Serialinterface met één bus
Stabiel bij elke capacitieve belasting
SOIC- en LFCSP-pakketten
Werkspanningsbereik van 2,7 V tot 5,5 V

Toepassingen

Sensoren voor automobiel
Druk- en positiesensoren
Precieze stroomdetectie
met een vermogen van niet meer dan 50 W
Industriële weegschalen
Spanningsmeters
