Informatie van kwaliteit
| RatingCatalog |
| RoHSJa |
| REACHJa |
| Lood afwerking / balmateriaal |
| MSL-classificatie / Peak reflowLevel-3-260C-168 HR |
| Kwaliteit, betrouwbaarheid & verpakkingsinformatie |
Classificatie van de uitvoer
*Alleen ter referentie
- Amerikaanse ECCN: 3A991A2

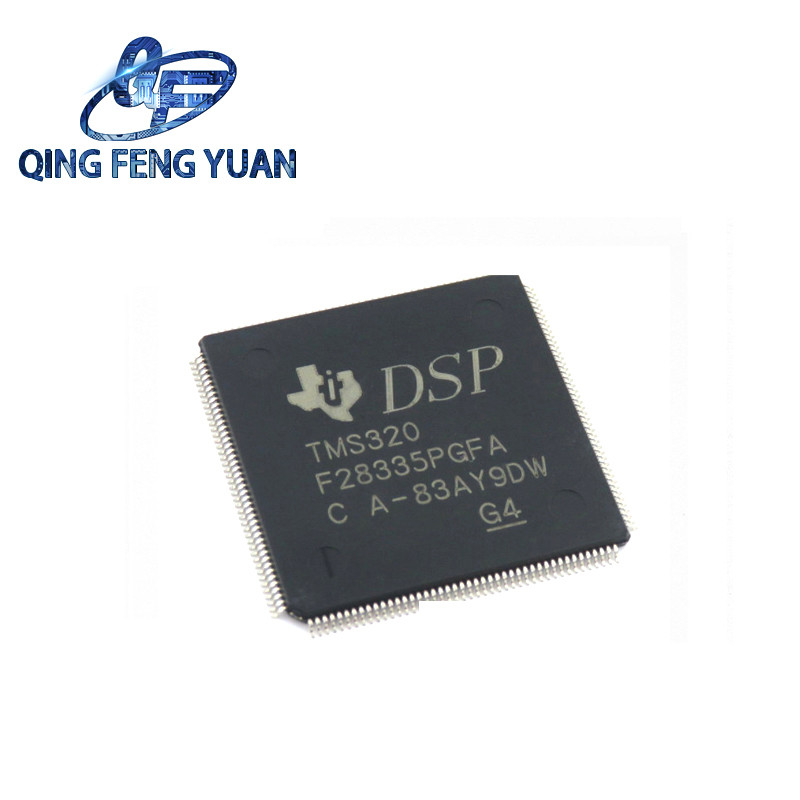

Meer informatie over TMS320F28335
Verpakkingsinformatie
| Pakket: PinsLQFP (PGF) |
| Werktemperatuurbereik (°C) -40 tot 85 |
| Pakket Qty.40 JEDEC TRAY (5+1) |
Kenmerken van de TMS320F28335
- Hoogwaardige statische CMOS-technologie
- tot 150 MHz (cyclustijd 6,67 ns)
- 1.9-V/1.8-V kern, 3,3-V I/O ontwerp
- High-performance 32-bit CPU (TMS320C28x)
- IEEE 754 Floating-Point Unit (FPU) (alleen F2833x)
- 16 × 16 en 32 × 32 MAC-operaties
- 16 × 16 dubbel MAC
- Harvard bus architectuur
- Snelle onderbrekingsrespons en verwerking
- Unified memory programmering model
- Code-efficiënt (in C/C++ en Assembly)
- DMA-controller met zes kanalen (voor ADC, McBSP, ePWM, XINTF en SARAM)
- 16 of 32 bit Externe interface (XINTF)
- Meer dan 2M × 16 adresbereik
- On-chip geheugen
- F28335, F28333, F28235: 256K × 16 flits, 34K × 16 SARAM
- F28334, F28234: 128K × 16 flits, 34K × 16 SARAM
- F28332, F28232: 64K × 16 flits, 26K × 16 SARAM
- 1K × 16 OTP-ROM
- Boot ROM (8K × 16)
- Met software-opstartmodi (via SCI, SPI, CAN, I2C, McBSP, XINTF en parallelle I/O)
- Standaard wiskundige tabellen
- Clock- en systeembesturing
- On-chip oscillator
- Watchdog timer module
- GPIO0 tot GPIO63-pins kunnen worden aangesloten op een van de acht externe kernonderbrekers
- Peripheral Interrupt Expansion (PIE) -blok dat alle 58 perifere interrupts ondersteunt
- 128-bits beveiligingssleutel/slot
- Beschermt flash/OTP/RAM blokken
- Vermijdt firmware-reverse engineering
- Verbeterde besturingsperifere apparaten
- Maximaal 18 PWM-uitgangen
- Tot 6 HRPWM-uitgangen met een resolutie van 150-ps MEP
- Maximaal 6 event capture-invoerpunten
- Tot 2 Quadrature Encoder-interfaces
- Tot 8 32-bits timers (6 voor eCAP's en 2 voor eQEP's)
- Tot 9 16-bits timers (6 voor ePWM's en 3 voor XINTCTR's)
- Drie 32-bits CPU-timers
- Perifere apparaten voor seriële poorten
- Tot 2 CAN-modules
- Maximaal 3 SCI-modules (UART)
- Maximaal 2 McBSP-modules (configureerbaar als SPI)
- Een SPI-module
- Een bus voor geïntegreerde circuits (I2C)
- 12-bits ADC, 16 kanalen
- Omrekeningskoers 80
- 2 × 8-kanaal-invoermultiplexer
- Twee monsters en houd ze vast.
- Eenmalige/simultane omrekeningen
- Interne of externe referentie
- maximaal 88 individueel programmeerbare, multiplexerbare GPIO-pins met invoerfiltering
- Ondersteuning van JTAG-grensscan
- IEEE-standaard 1149.1-1990 Standard Test Access Port en Boundary Scan Architecture
- Geavanceerde debugfuncties
- Analyse- en breakpointfuncties
- Debug in realtime met behulp van hardware
- Ontwikkelingssteun omvat
- ANSI C/C++ compiler/assembler/linker
- Code Composer StudioTM IDE
- DSP/BIOSTM en SYS/BIOS
- Digitale motorbesturings- en digitale aandrijfssoftwarebibliotheken
- Slechte-vermogen modus en energiebesparing
- Ondersteunde standen van inactiviteit, standby, halt
- Afzonderlijke randklokken uitschakelen
- Endianess: kleine endian
- Pakketopties:
- Loodvrije, groene verpakkingen
- 176-ball plastic Ball Grid Array (BGA) [ZJZ]
- 179-bal MicroStar BGATM [ZHH]
- 179-ball New Fine Pitch Ball Grid Array (nFBGA) [ZAY]
- 176-pinnige low-profile quad-flatpack (LQFP) [PGF]
- 176-pin thermisch versterkt laagprofiel quad-flatpack (HLQFP) [PTP]
- Temperatuuropties:
- A: van ¥40°C tot 85°C (PGF, ZHH, ZAY, ZJZ)
- S: ¥40°C tot 125°C (PTP, ZJZ)
- Q: ¥40°C tot 125°C (PTP, ZJZ) (AEC Q100-kwalificatie voor automobieltoepassingen)
